De absorptie koelkast wordt voornamelijk in caravans en campers gebruikt, ze werken zowel op 230V als op 12Volt en gas. Uiteraard niet tegelijk. Dit is nodig voor het verwarmen van de kookbuis.
De werking schuilt in het gebruikte koelmiddel: ammonia. Deze natuurlijke verbinding verdampt in het kookvat ( dat verwarmt wordt met een verwarmingselement (elektriciteit of gas) )tot ammoniak en condenseert vervolgens tot vloeibare ammonia. Via een dun buisje wordt de vloeibare ammonia plotseling ‘vrij’ gelaten in een grote ruimte. In deze ruimte verdampen alle druppeltjes ammonia, een proces waarvoor warmte nodig is. Deze warmte wordt aan de koelkastruimte onttrokken. Bij dit proces komt veel warmte vrij (de warmte uit de koelkast en de overtollige warmte van het element) die naar de omgeving moet worden afgevoerd. Om deze warmte kwijt te kunnen zijn absorptie koelkasten voorzien van ventilatieroosters. Bij hoge buitentemperaturen zijn er soms extra ventilatoren nodig om deze lucht af te voeren. Tevens zet je de koelkast op een lagere stand 3 a 4 voor betere koeling bij hogere buitentemperaturen.

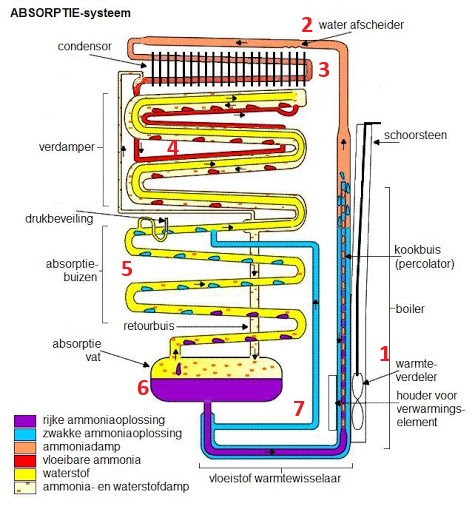

Uitgebreide uitleg van werking
Onder in de verticale pijp (1) zit een kookbuis die gevuld is met een oplossing van water en ammoniak.
De verwarmingselementen (220 V, 12 V of gas) verwarmen de kookbuis(1). De aanwezige ammoniak verdampt. Het water verdampt ook, maar mag niet verder in het circuit komen.
Vlak voor de condensor (3) loopt het water terug in de ammoniak oplossing. Het ammoniakgas loopt verder door de condensor waarin het ammoniak condenseert tot vloeibare ammoniak.
De vloeibare ammoniak loopt vervolgens door een dun buisje om daarna in een grote ruimte plotseling “vrij” gelaten te worden, een plotselinge drukverlaging dus. Deze ruimte is de verdamper(4) waarin alle druppeltjes ammoniak verdampen door die drukverlaging. Als een vloeistof verdampt door drukverlaging onttrekt het warmte aan de omgeving (de koelkastruimte).
Dit proces is te vergelijken met het verdampen van een druppel aceton op de hand, de grote ruimte. De hand wordt ter plaatse koud doordat er warmte aan de omgeving wordt onttrokken om de aceton te laten verdampen. De vloeistof in de verdamper verdampt tot ammoniakgas dat via de absorber (5), waarin zich waterdamp bevindt, naar het absorbtievat(6) stroomt. Dit vat is gevuld met water. Ammoniakgas lost op in water. Daar het absorbtievat in verbinding staat met het kookvat wordt het ammoniak, door de toegevoerde warmte uit het water verdreven. En… het proces begint weer opnieuw.

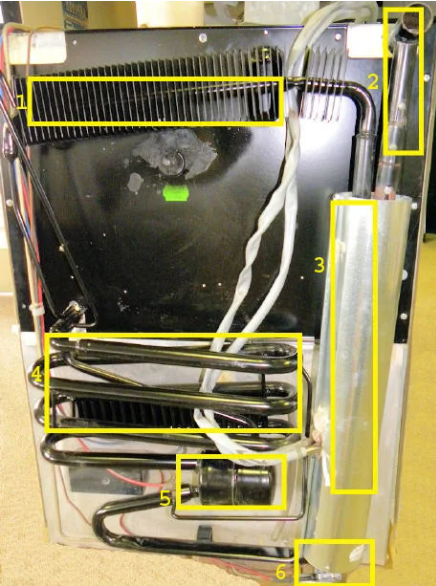

Hoe het er uitziet:
- Condensor
- Schoorsteenaansluiting met afvoer naar de buitenlucht
- Schoorsteen met warmteverdeler
- Absorber
- Absorptievat
- Kookvat gevuld met ammonia
Hoe onderhoud je de absorptiekoelkast?
Schoorsteen reinigen
Optimale toevoer van warmte is nodig om de koelkast goed te laten koelen. De brander en schoorsteen moeten dan ook goed schoon zijn en de afstelling van de brander moet correct zijn. Een keer per jaar moeten deze onderdelen schoon worden gemaakt.
In de branderbuis van de schoorsteen hangt aan een draad een metalen spiraal. Deze zorgt ervoor dat de warmte van de verbrandingsgassen zich gelijkmatig verdeeld waardoor het kookvat optimaal wordt verhit. Vaak zit op het spiraal een roetlaag aangekoekt. De verdeling van warmte komt hierdoor in gevaar. Op eenvoudige wijze is het spiraal uit de branderbuis te lichten, waarna met een borsteltje de roetlaag kan worden verwijderd. Let er wel op dat er geen roetdeeltjes of schilfers omlaag op de brander vallen.
Brander schoonmaken
De brander schoonmaken is een kwestie van blazen. Meestal gaat het om losse roetdeeltjes. Leg de inspuiter een tijdje in een badje van spiritus. Gebruik nooit benzine omdat deze een te hoog vetgehalte heeft; stof hecht zich namelijk aan olie. Prik de inspuiter nooit met een metalen naald of iets dergelijks door. De kans bestaat dat deze beschadigd, waardoor de juiste lucht/brandstofverhouding in gevaar komt.
Blaas de inspuiter met lucht schoon of prik deze met een heel dun koperen draadje van een elektriciteitssnoer door. Koper beschadigt de brander niet.
